説明

技術的なパラメーター

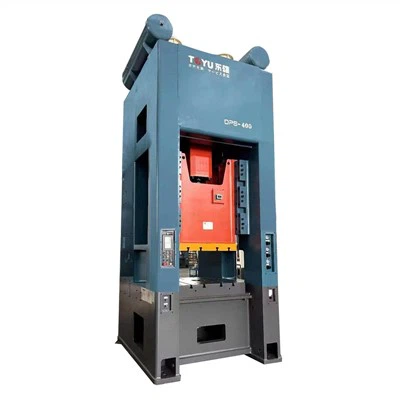

オープンシングル軸高精度スチールフレームパンチングマシンは、安定した作業性能、生産効率が高い、低ノイズ、メンテナンスコストが低い日本のテクノロジードライクラッチを採用しています。日本の命令と油圧オーバーロード保護ポンプを装備して、より長いサービス寿命を確保します。近年、スタンピング分野で最も実用的で成熟した小さなプレスです。金属部品の生産に強くお勧めします。

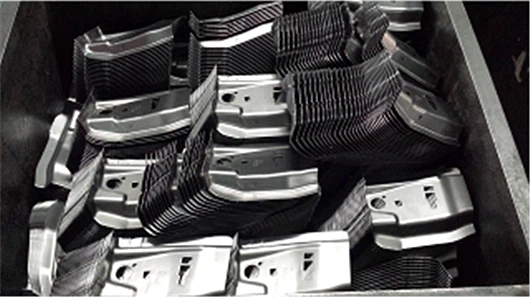

製品のスタンピング1

製品2のスタンピング2

製品3のスタンピング3

特徴

スチール溶接ボディ、焼き戻しまたはVSR（振動応力緩和）、高い剛性、安定した精度。

空気圧デュアルバランスシリンダーは、スライダーとパンチの重量のバランスを取り、ノイズと衝撃を減らします。

クランクシャフトは、高周波消光後に粉砕治療を受けます。

青銅の表面を備えた六角形の長方形ガイドレール。

クランクシャフトの垂直方向の配置、コンパクト構造。

PLC制御、インポートされた安全性ダブルバルブ。

ウェットコンビネーションマルチディスク摩擦クラッチとブレーキ。

油圧過負荷保護。

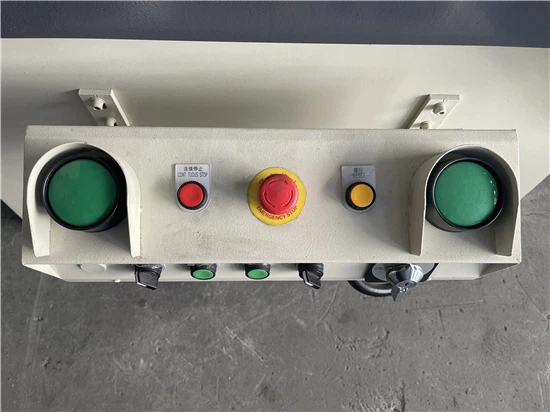

コンソール

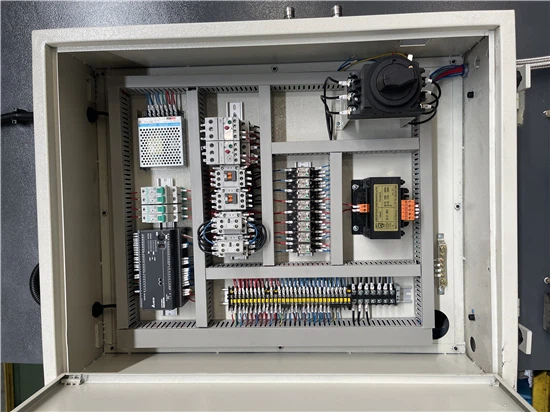

電気箱

Sawtooth

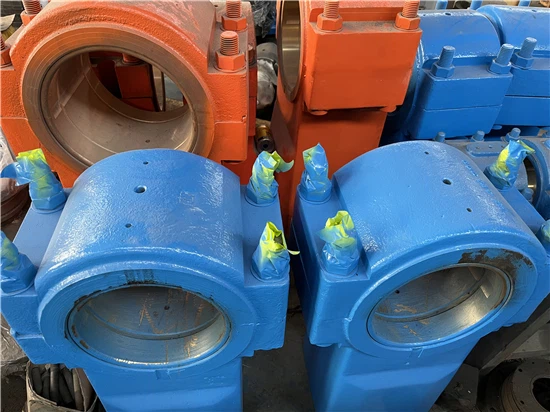

コネクティングロッド

ティー

バーニアメーター

アイテム		dpa -25		dpa -35
モデル		V	H	V	H
容量	トン	25		35
定格トン数	mm	3.2	1.6	3.2	1.6
速度が変化します	s.p.m	60-140	130-200	40-120	110-180
安定した速度	s.p.m	110		85
脳卒中	mm	60	30	70	40
ダイの高さ	mm	200	215	220	235
スライド調整	mm	50		55
スライドエリア	mm	300×220×50		360×250×50
ボルスターエリア	mm	680×300×70		800×400×70
シャンクホール	mm	Φ38		Φ38
メインモーター	kw.p	2.2×4		3.7×4
スライド調整デバイス		手動操作		手動操作
空気圧	kg/cm²	5-6		5-6
精度を押します		CNS（JLS）1Class		CNS（JLS）1Class
寸法を押します	mm	930×1390×2125		1000×1450×2300
ダイクッション容量	トン	-		2.3
脳卒中	mm	-		50
ダイクッション有効領域	mm²	-		300×230

dpa -45		dpa -60		dpa -80		dpa -110
V	H	V	H	V	H	V	H
45		60		80		110
3.2	1.6	4	2	4	2	6	3
40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90
75		65		65		50
80	50	120	60	150	70	180	80
250	265	310	340	340	380	360	410
60		75		80		80
400×300×60		500×360×70		560×420×70		650×470×80
850×440×80		900×500×80		1000×550×90		1150×600×110
Φ38		Φ50		Φ50		Φ50
5.5×4		5.5×4		7.5×4		11×4
手動操作				電気運転
5-6		5-6		5-6		5-6
CNS（JLS）1Class
1040×1650×2390		1090×1670×2750		1328×1820×2980		1458×1970×3133
2.3		3.6		3.6		6.3
50		70		70		80
300×230		350×300		450×310		500×350

dpa -160		dpa -200		dpa -260		dpa -315
V	H	V	H	V	H	V	H
160		200		260		315
6	3	6	3	7	3.5	8	3.5
20-50	40-70	20-50	50-70	20-40	40-50	20-35	35-50
35		35		30		30
200	90	200	100	250	150	250	150
460	510	460	510	500	550	500	550
100		110		120		120
700×550×90		850×630×90		950×700×100		1200×700×100
1250×800×140		1400×820×160		1500×840×180		1600×840×180
Φ65		Φ65		Φ65		Φ70
15×4		18.5×4		22×4		30×4
電気運転
5-6		5-6		5-6		5-6
CNS（JLS）1Class		CNS（JLS）1Class		CNS（JLS）1Class		CNS（JLS）1Class
1560×2390×3610		1790×2690×4058		1945×2865×4433		2145×2965×4500
10		14		14		16
80		100		100		100
650×420		710×480		810×480		810×480

アクセサリー	標準
油圧オーバーロードプロテクター	●
手動潤滑システム	●
周波数インバーター	●
スライド調整デバイス（DPA60以下DPA60以下）	●
スライド調整デバイス（DPA 80以上）	●
ダイハイトインジケーター（DPA60以下DPA60以下）	●
ダイハイトインジケーター（DPA 80以上）	●
バランスデバイス	●
ロータリーカムスイッチ	●
クランクアングルインジケーター	●
電気ストロークカウンター	●
航空源レサパタクル	●
過剰な安全装置に対して	●
メンテナンスツールボックス	●
操作マニュアル	●

アクセサリー	オプション
電気自動潤滑システム	○
空気圧症のキュージョンデバイス	○
PRERTカウンター	○
PRERTカウンター	○
フットスイッチ	○
クイックダイチェンジデバイス（ダイリフター、クランプ、ダイアームシフトモード）	○
クイックダイチェンジデバイス（ダイリフター、クランプ、ダイアームシフトモード）	○
スライドノックアウトデバイス	○
ミスフィード検出の同意	○
電源	○
防止防止プレスマウント	○
光電子安全装置	○
フィーダ	○
ラック	○
レベラー	○
マカニズムの手	○
ダイルームライト	○
